熔融聚合物過濾的過濾系統
熔體聚合物過濾系統
熔體聚合物過濾系統在處理或使用聚合物的許多應用中是必不可少的，例如在PET/PA/PP聚合物工業、預聚合、最終聚合、長絲、聚酯短纖維紡絲、BOPET/BOPP膜或膜的生產中。該系統有助于去除熔融聚合物中的雜質、污染物和影響粘度的顆粒，確保最終產品的質量和一致性。

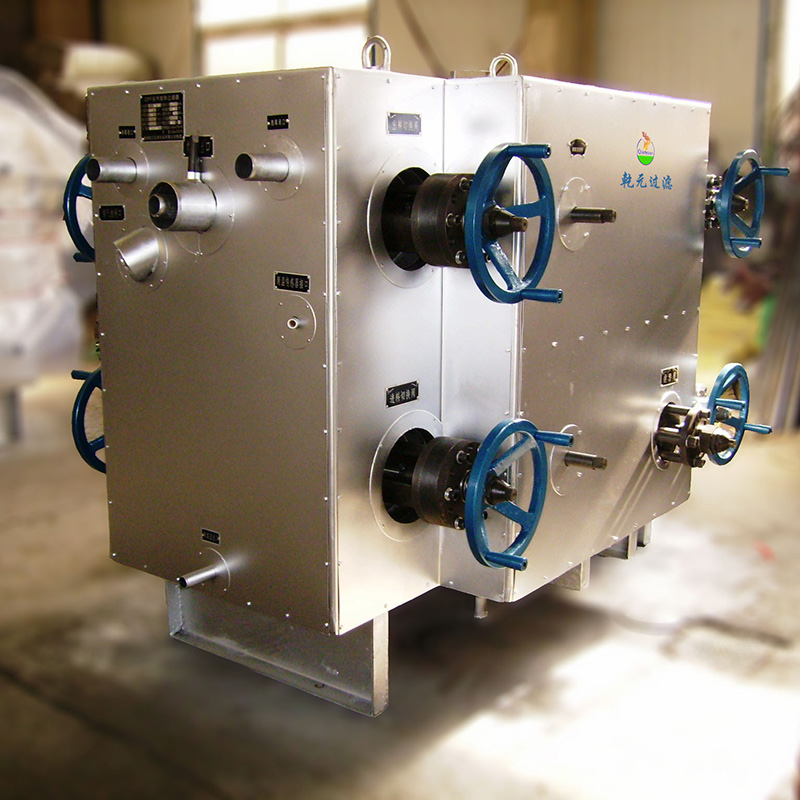

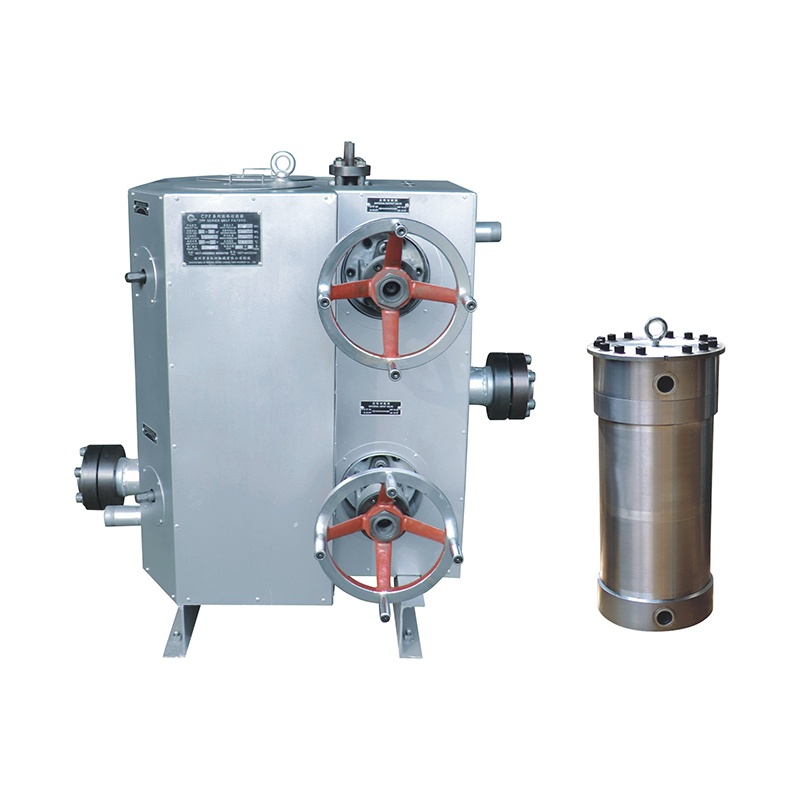

為了提高熔體聚合物的質量，延長紡絲組件的使用壽命，在主熔體管道上安裝了連續熔體過濾器（CPF）。它可以去除熔體中直徑大于15-20μm的機械雜質顆粒，還具有均質熔體的作用。通常，過濾系統由兩個過濾室組成，三通閥與熔體管道相連。三通閥可以定期切換，以交替使用過濾室，確保連續過濾。過濾室的外殼是用不銹鋼一體鑄造而成的。大面積過濾器由多個褶皺蠟燭過濾器元件組成。過濾芯由帶孔的芯筒支撐，外層裝有單層或多層金屬網或燒結金屬粉末盤或多層金屬絲網和燒結纖維或燒結金屬絲網等。根據最終產品的要求，采用不同的過濾速率。
一般來說，過濾系統有不同類型，如臥式連續過濾系統、立式連續過濾系統。例如，在PET切片紡絲過程中，普遍提出立式蠟燭型過濾器類型，其過濾面積為每個濾芯0.5㎡ 。常用的配置有2、3或4個蠟燭芯，對應過濾面積為1、1.5、2㎡, 對應的熔體過濾能力為150、225、300kg/h。立式過濾系統尺寸更大，操作更復雜，但從工藝角度來看，它有很多優點：（1）熱容量大，熔體溫度變化小，物料流動時沒有死區。（2） 保溫夾套結構合理，溫度均勻。（3） 更換過濾器時，可以方便地提起濾芯。
新使用的過濾器前后的壓差較低。隨著使用時間的增加，過濾介質孔逐漸堵塞。當壓差達到設定值時，例如，對于PET切片紡絲，通常該數字約為5-7MPa，必須切換過濾室。當超過允許的壓差時，過濾網可能會扭曲，網孔尺寸增加，過濾精度降低，直到過濾介質破裂。更換后的濾芯必須在重新使用前進行清潔。效果的清晰度最好通過“氣泡測試”實驗來確定，但也可以根據新切換的過濾器前后的壓差來判斷。一般來說，當燭式過濾器破裂或清潔10-20次時，就不應該再使用它了。
例如，對于Barmag NSF系列過濾器，它們由夾套中的聯苯蒸汽加熱，但傳熱流體的溫度不應超過319℃，聯苯蒸汽的最大壓力為0.25MPa。過濾室的最大設計壓力為25MPa。過濾器前后最大允許壓差為10MPa。
技術參數
| 型號 | 長度 | 寬度 | 高度 | 高度1 | 高度2 | FIX(H3) | 進出口 DN(Φ/) | 過濾面積(m2) | 適用螺桿(Φ/) | 設計流量(kg/h) | 過濾室 | 過濾芯 | 總重量(kg) |
| PF2T-0.5B | 900 | 1050 | 1350 | 根據客戶的場地現場 | 2200 | 22 | 2x0.5 | 65 | 40-80 | Φ158x565 | Φ35x425x4 | 660 | |
| PF2T-1.05B | 900 | 1050 | 1350 | 2200 | 30 | 2x1.05 | 90 | 100-180 | Φ172x600 | Φ35x425x7 | 690 | ||
| PF2T-1.26B | 900 | 1050 | 1390 | 2240 | 30 | 2x1.26 | 105 | 150-220 | Φ178x640 | Φ35x485x7 | 770 | ||
| PF2T-1.8B | 950 | 1140 | 1390 | 2240 | 40 | 2x1.8 | 120 | 220-320 | Φ235x620 | Φ35x425x12 | 980 | ||
| PF2T-1.95B | 950 | 1140 | 1390 | 2240 | 40 | 2x1.95 | 130 | 250-350 | Φ235x620 | Φ35x425x13 | 990 | ||
| PF2T-2.34B | 1030 | 1200 | 1430 | 2330 | 40 | 2x2.34 | 135 | 330-420 | Φ235x690 | Φ35x485x13 | 1290 | ||
| PF2T-2.7B | 1150 | 1200 | 1440 | 2350 | 50 | 2x2.7 | 150 | 400-500 | Φ260x690 | Φ35x485x15 | 1320 | ||
| PF2T-3.5B | 1150 | 1250 | 1440 | 2350 | 50 | 2x3.5 | 160 | 500-650 | Φ285x695 | Φ35x485x19 | 1450 | ||
| PF2T-4.0B | 1150 | 1250 | 1500 | 2400 | 50 | 2x4.0 | 170 | 600-750 | Φ285x735 | Φ35x525x19 | 1500 | ||
| PF2T-4.5B | 1150 | 1250 | 1550 | 2400 | 50 | 2x4.5 | 180 | 650-900 | Φ285x785 | Φ35x575x19 | 1550 | ||
| PF2T-5.5B | 1200 | 1300 | 1500 | 2350 | 50 | 2x5.5 | 190 | 800-1000 | Φ350x755 | Φ50x500x15 | 1650 | ||
